🪟 Réaliser un mur vidéo

Un mur vidéo est un ensemble d'écrans montés côte à côte et pilotés comme un seul grand canevas, de sorte qu'un même contenu puisse s'étendre sur tous les écrans.

Un seul critère détermine sa configuration : la résolution totale du mur. Additionnez les pixels de tous les écrans, puis comparez ce nombre à ce qu'un lecteur multimédia peut produire en sortie. Cette comparaison vous indique si le mur fonctionne avec un seul lecteur, ou avec plusieurs lecteurs diffusant de manière synchronisée.

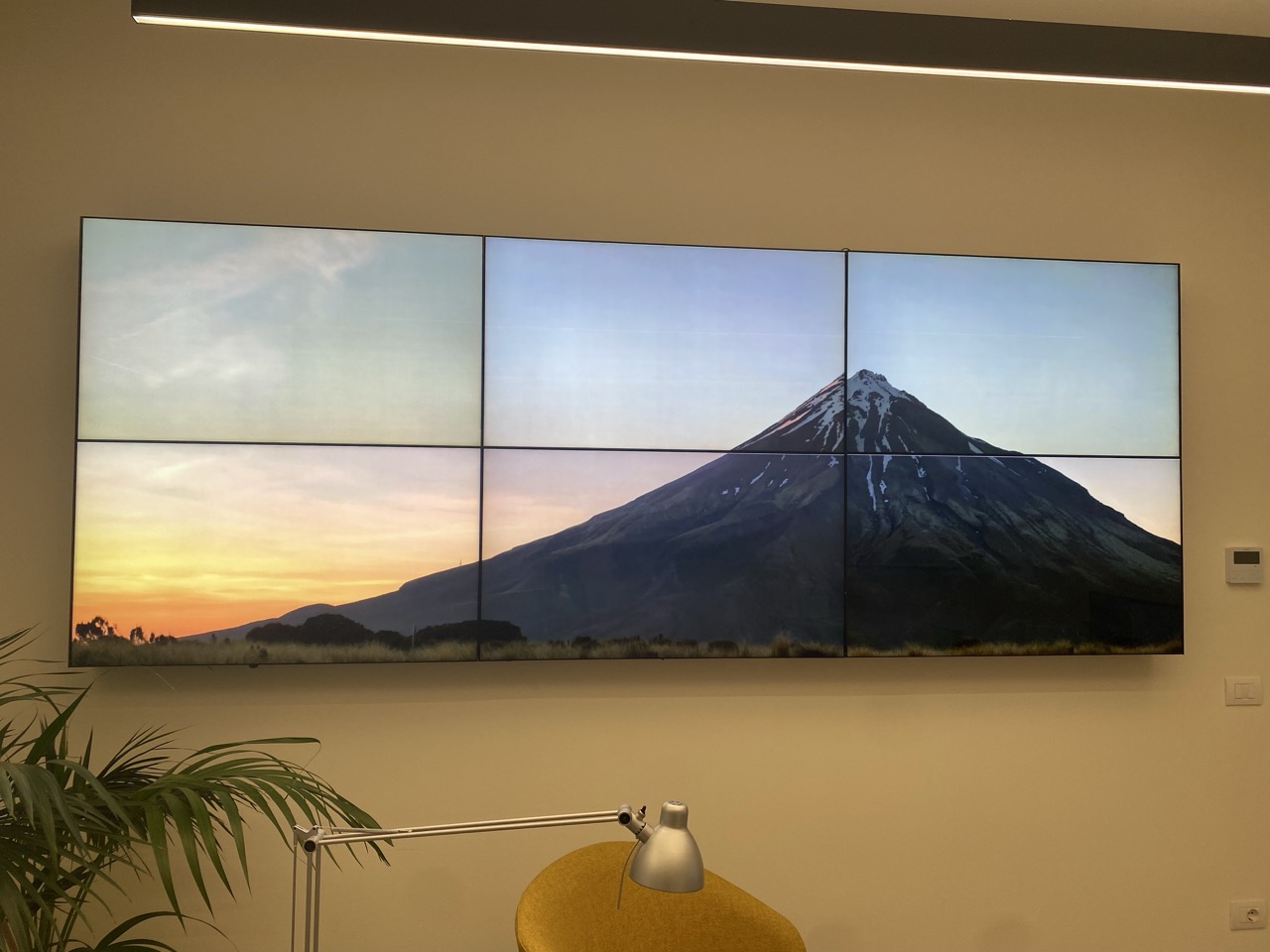

Mur vidéo de six écrans affichant une seule photo répartie sur tous les panneaux

1️⃣ Mur vidéo à projet unique​

Si la résolution totale du mur ne dépasse pas ce qu'un lecteur multimédia peut produire en sortie, un seul lecteur pilote tous les écrans et l'ensemble du mur constitue un seul projet. Chaque écran affiche sa propre portion de ce projet.

Un lecteur multimédia est généralement capable d'une sortie 4K, soit 3840 x 2160 pixels. Un mur de 2 x 2 écrans Full HD (1920 x 1080 chacun) totalise exactement 3840 x 2160, un seul lecteur suffit donc.

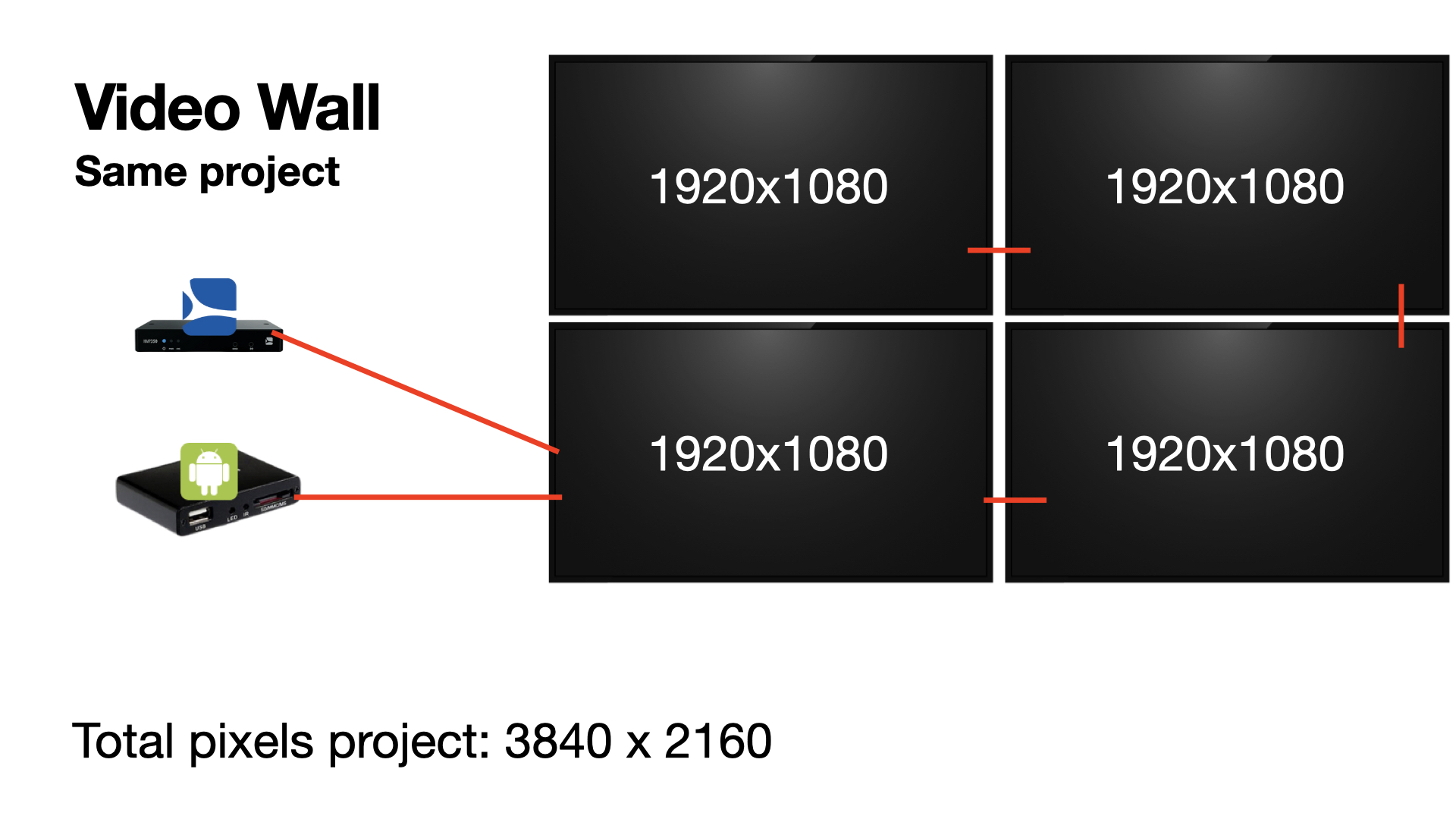

Schéma : un lecteur multimédia pilotant quatre écrans Full HD comme un seul projet de 3840 x 2160

Pour le réaliser dans Voome CMS :

  1. Créez un projet.
  2. Ouvrez SETTINGS > CANVAS et réglez Resolution sur la résolution totale du mur, par exemple 3840 x 2160. Cliquez sur SAVE pour l'appliquer au canevas.
  3. Ajoutez vos calques comme dans n'importe quel autre projet.
  4. Planifiez le projet sur la zone qui contient l'appareil 4K, puis publiez-le.

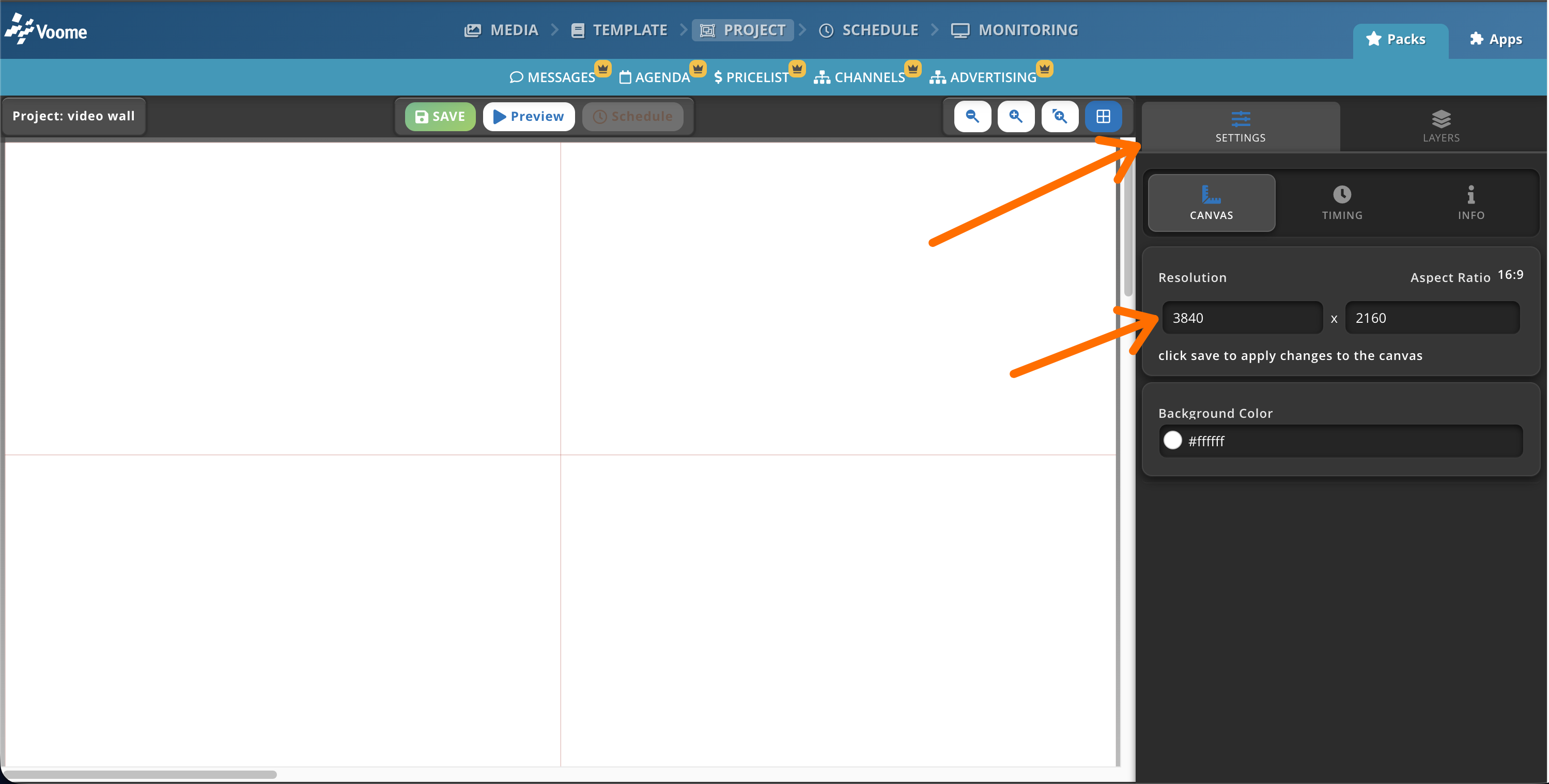

Éditeur de projet avec l'onglet CANVAS ouvert et Resolution réglée sur 3840 x 2160

✅ C'est fait. Chaque écran affiche sa propre portion du projet.

2️⃣ Mur vidéo à projets multiples​

Si le mur dépasse ce qu'un lecteur peut produire en sortie, c'est-à-dire en pratique tout ce qui va au-delà de la 4K, vous avez besoin de plusieurs lecteurs fonctionnant de manière synchronisée. Chaque lecteur pilote sa propre portion du mur, et chaque portion est un projet distinct.

Pour cela, nous recommandons actuellement les lecteurs SpinetiX. Lorsqu'ils se trouvent sur le même réseau local (LAN), ils communiquent entre eux pour aligner leurs horloges internes : chacun diffuse ainsi son propre projet au même rythme que les autres, et le mur se comporte comme une surface unique. Les autres familles d'appareils, y compris les lecteurs Android, ne peuvent pas se synchroniser de cette manière.

Capacité maximale

Dans l'exemple ci-dessous, un lecteur couvre 3840 x 2160 à gauche et un second couvre 3840 x 2160 à droite, pour un mur de 7680 x 2160. Le nombre de lecteurs nécessaires dépend de leur sortie maximale : avec des lecteurs limités au Full HD (1920 x 1080), ce même mur de 7680 x 2160 en nécessiterait 8.

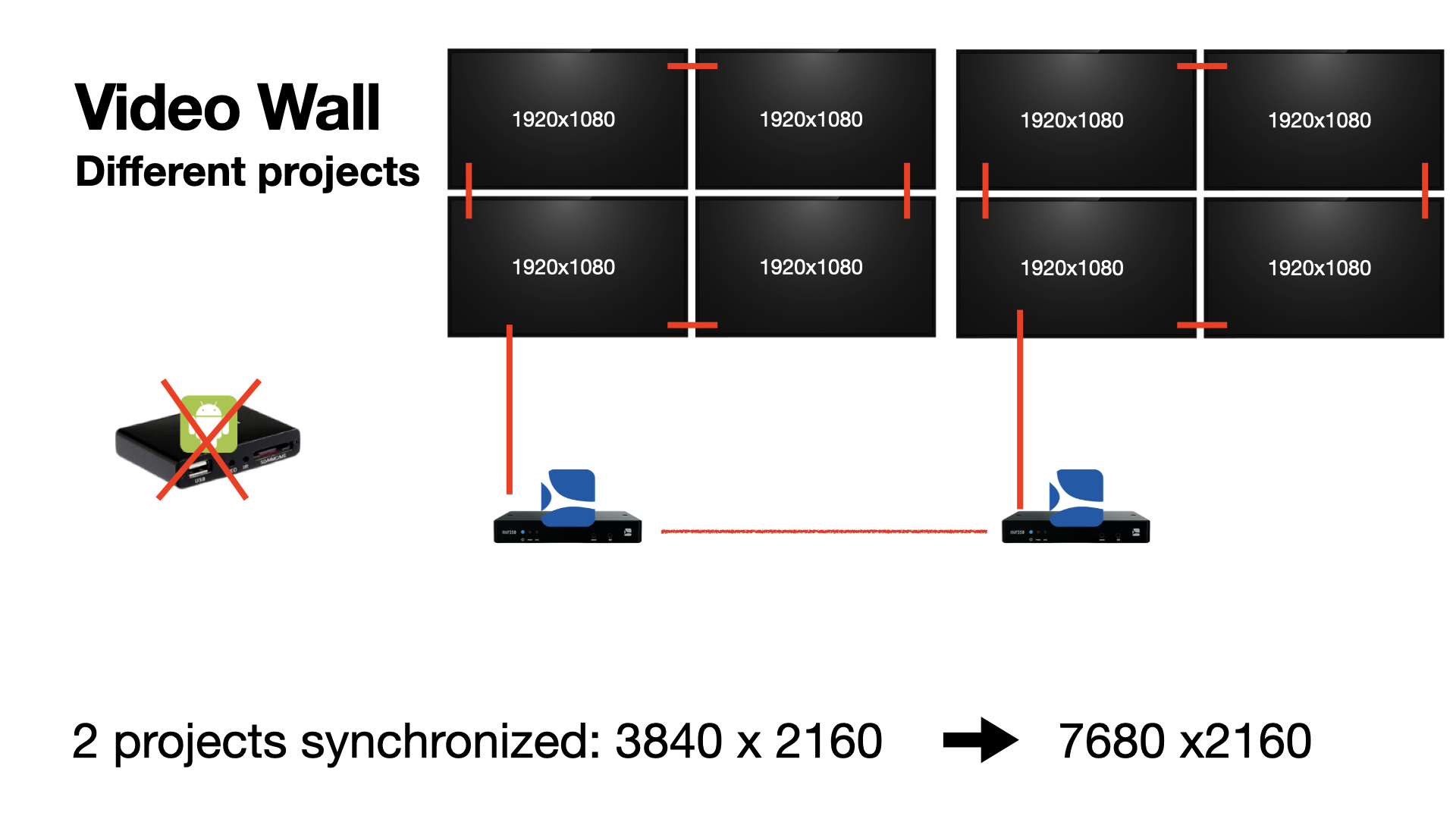

Schéma : deux lecteurs SpinetiX sur le même LAN, chacun pilotant un projet de 3840 x 2160, pour un mur de 7680 x 2160

La synchronisation dépend de votre planification

Les lecteurs SpinetiX ne restent synchronisés que si les projets qu'ils diffusent suivent la même horloge. Planifiez chaque projet du mur avec la même heure de début et la même durée.

Par exemple, si le projet 1 sur la zone 1 commence demain à 00:00 et dure 10 minutes, le projet 2 sur la zone 2 doit lui aussi commencer demain à 00:00 et durer 10 minutes.

🎨 Un contenu différent sur chaque écran​

Étendre une image ou une vidéo sur tout le mur n'est qu'une des possibilités. Le canevas peut aussi être divisé pour que chaque écran affiche son propre contenu, par exemple une promotion sur un écran, un menu sur le suivant et des numéros de file d'attente sur un troisième. La configuration matérielle est la même que ci-dessus : ce qui change, c'est la façon dont vous disposez les calques sur le canevas.

Vous pouvez également alterner entre les deux au fil du temps. Une planification fait tourner les projets attribués à une zone : le mur peut ainsi diffuser une vidéo sur toute sa largeur, puis un projet avec un contenu distinct sur chaque écran, puis de nouveau la vidéo pleine largeur, et continuer en boucle.

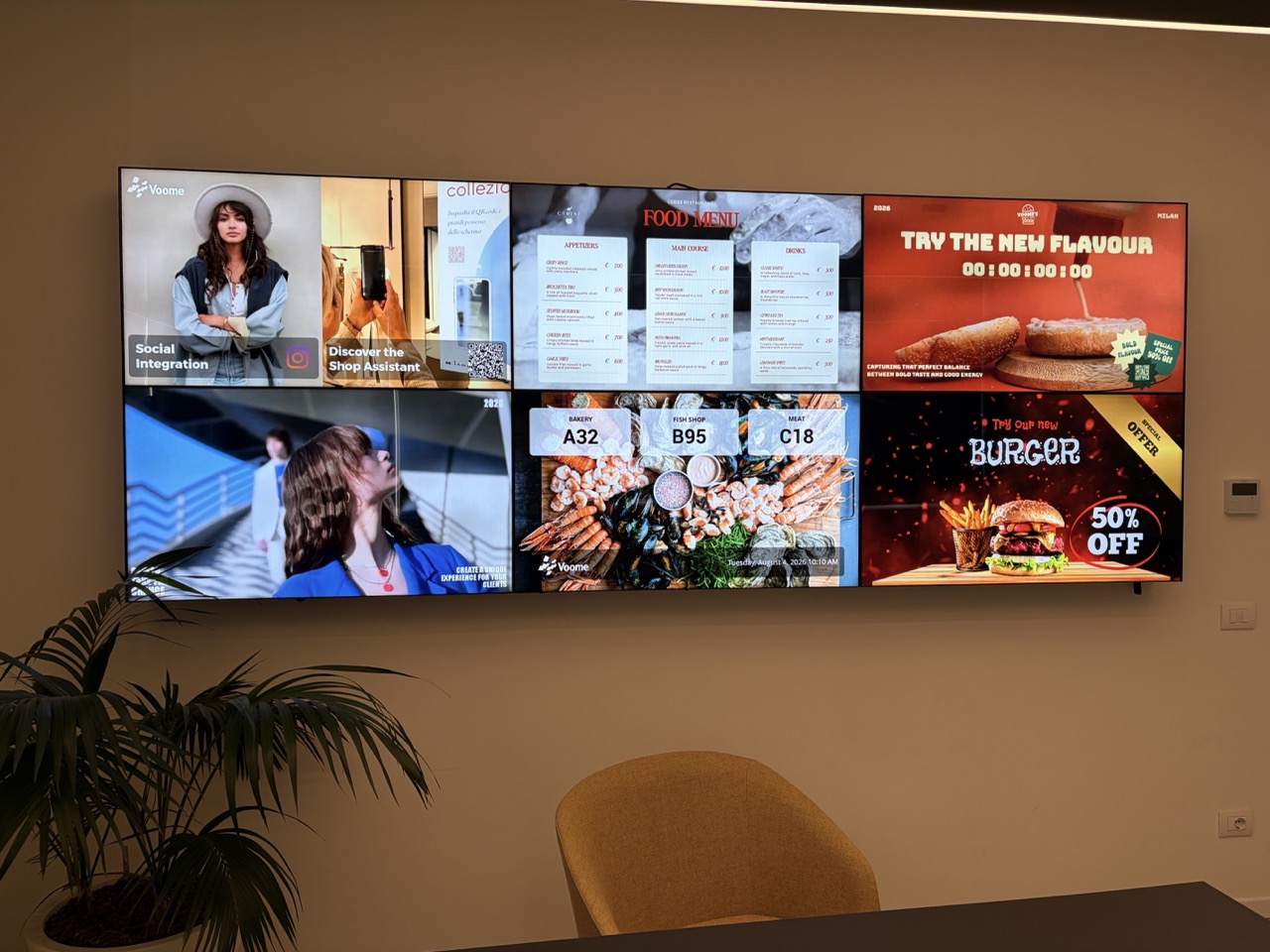

Mur vidéo de six écrans affichant un contenu différent sur chaque écran : un flux de réseaux sociaux, un menu de restaurant, des promotions et des numéros de file d'attente

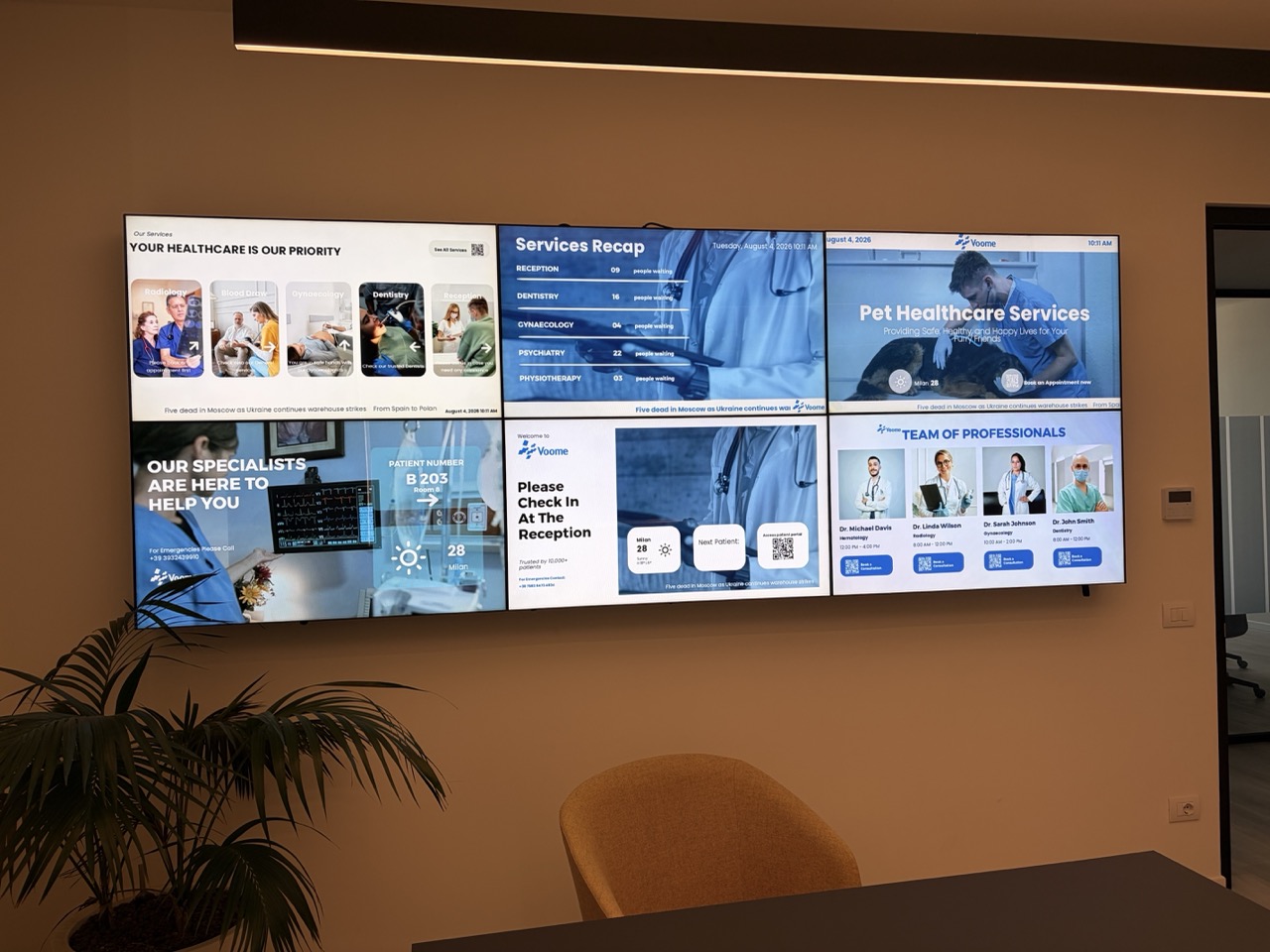

Mur vidéo de six écrans dans une salle d'attente médicale, chaque écran présentant un service différent

🗺️ Placer les appareils dans votre réseau​

Quelle que soit la configuration choisie, chaque appareil du mur doit être placé dans votre réseau. Consultez Network Manager pour les zones et le paramètre Device position.

🤝 Vous préparez un projet plus ambitieux ?​

Il n'existe pas deux murs vidéo identiques : le nombre d'écrans, la résolution totale et le choix des lecteurs influencent tous le résultat final. Notre équipe conçoit ce type d'installation au quotidien, et nous serions ravis de planifier la vôtre avec vous.

  • Vous découvrez Voome ? Réservez une démo et nous dimensionnerons votre mur ensemble.
  • Vous êtes déjà client Voome ? Ouvrez un ticket depuis la section Support et nos spécialistes prendront le relais.
